Die Grundlage für Ihren Erfolg im schweißtechnischen Bereich sind leistungsstarke, präzise arbeitende und robuste Laserschweißsysteme.
Filter

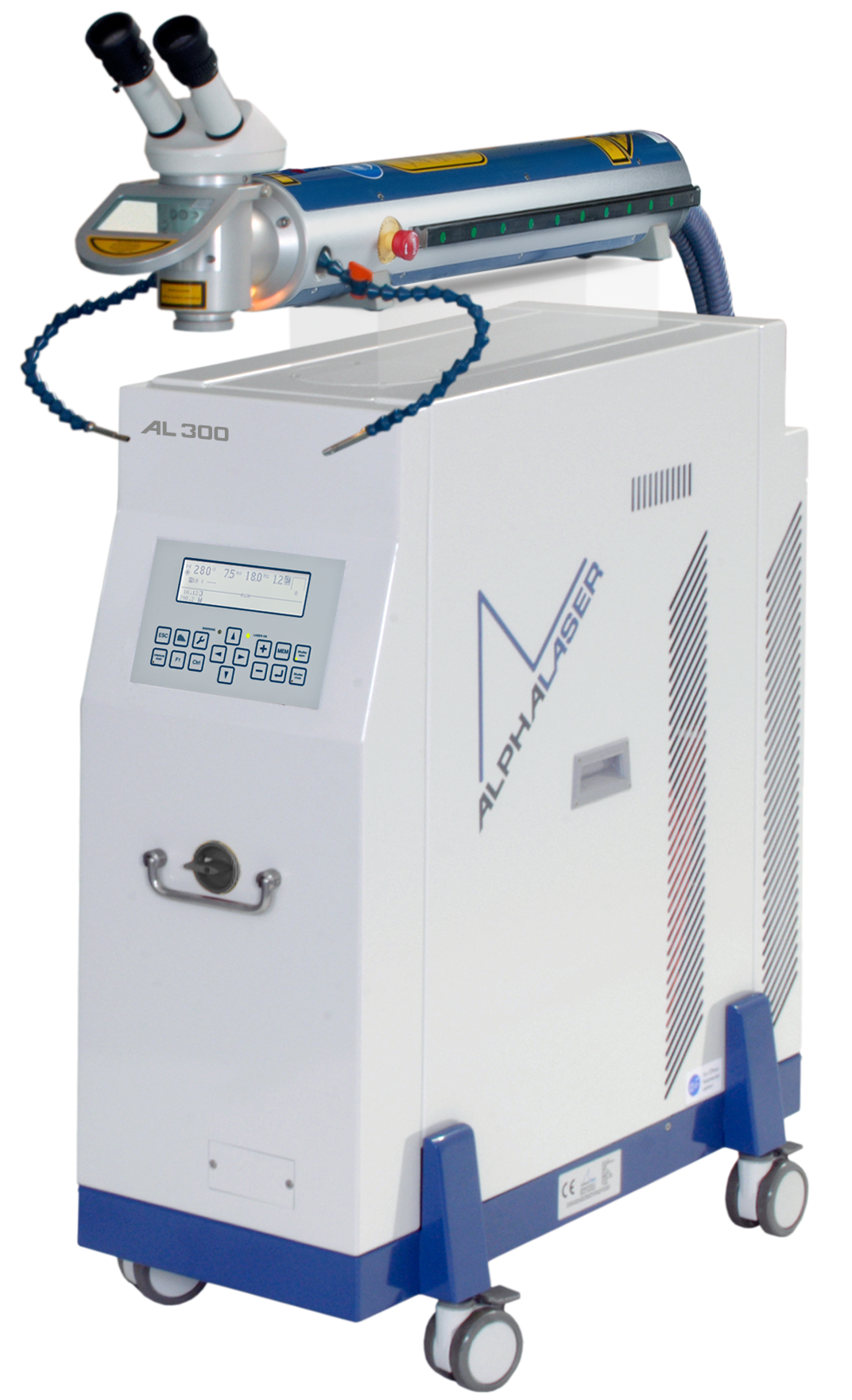

AL
Ob Leistung, Laserquelle oder Ausstattung: die Laser der AL-Serie sind extrem flexibel. So lässt sich der AL individuell konfigurieren und perfekt an wechselnde Anforderungen anpassen. Optimal passen die Geräte der AL-Serie zu den Arbeitstischen AL-T. Sie können den AL aber auch in vorhandene Maschinenaufbauten integrieren. Nd:YAGLaserquellen erhalten Sie mit 75-500 Watt Laserleistung. Ihr Plus: Die Laserleistung kommt auch tatsächlich am Werkstück an. Selbst sehr feine Schweißungen lassen sich mit diesen kompakten Laserschweißgeräten realisieren. Bei allen Geräten ist die Kühlung im Laser integriert. Der AL 500 benötigt jedoch eine zusätzliche externe Kühlung.Alle technischen Details entnehmen Sie bitte dem Datenblatt.

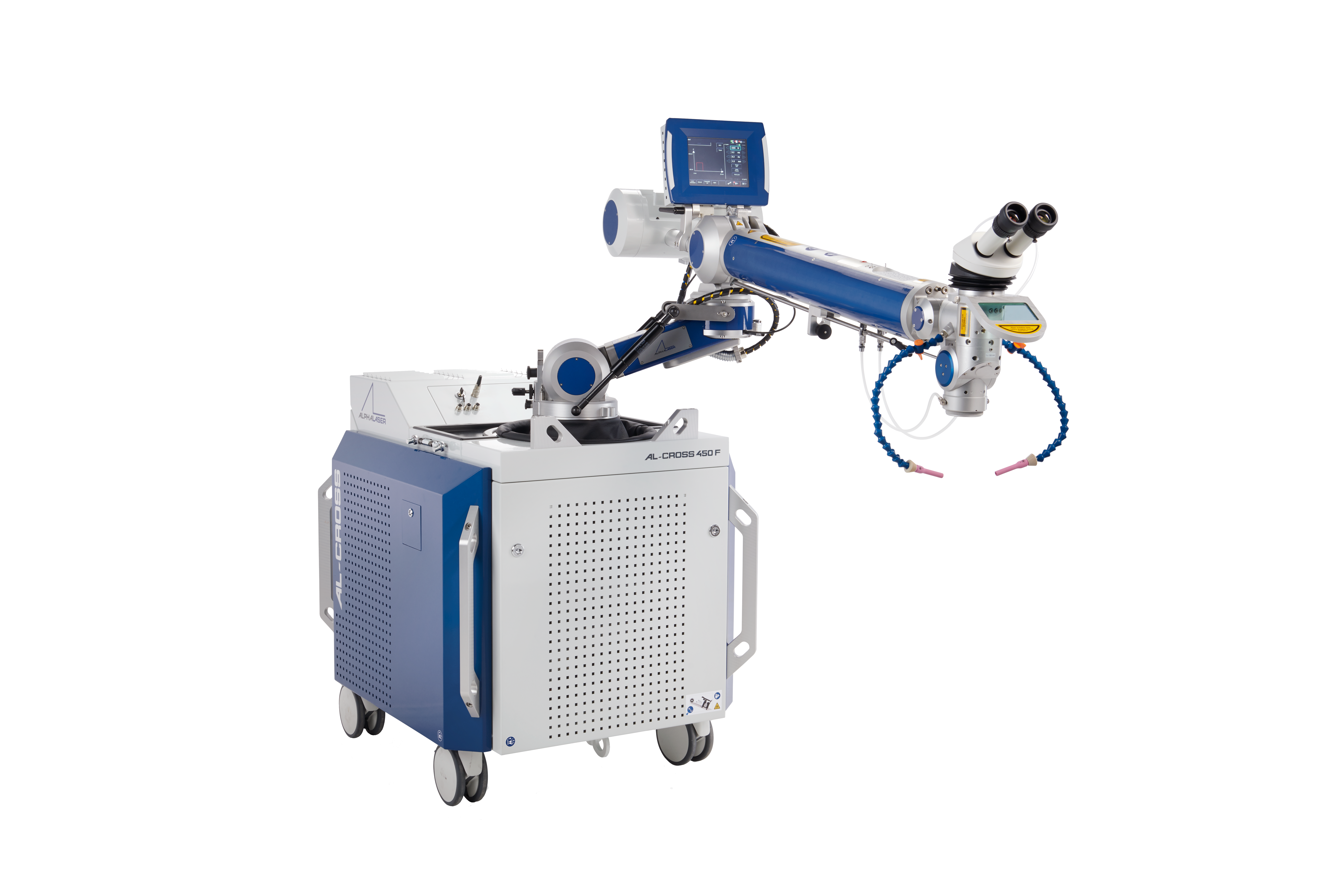

AL-CROSS
Robust ist sein Stahl-Gehäuse mit stabilen Aluminiumgriffen, die Stoßschutz für Kanten und Gehäuse bieten und eine einfache Bewegung des Systems unterstützen. Zum Verzurren und Verladen sind integrierte Ösen vorhanden, plus ein Haken für eine Seilwinde. Benutzerorientiert sind die großzügigen Ablageflächen für dies und das sowie spezielle Halterungen für das Lochraster an den Seiten, um Schweißdraht, Joystick, „Gaspedal“, Schutzbrillen und Werkzeug unterzubringen. Das 5. Rad am Laser ermöglicht den Mittransport der Gasflasche, was äußerst praktisch ist. Mobil ist der AL-CROSS durch seine leicht beweglichen Räder. Er passt durch Normtüren und mit seiner Transporthöhe von 1,25 m (das Display ist klappbar) auch in jeden Kleintransporter mit einer Ladehöhe von 1,40 m. Und die Beweglichkeit des Arms, der Objektive und des Laserkopfes lassen Sie sich am besten zeigen. Leistungsstark ist der Faserlaser. 450 W/600 W konstante Laserleistung warten auf ihren Einsatz. Geschweißt wird wahlweise gepulst oder im CW-Modus. Das Schweißverhalten kann über vordefinierte Pulsformen beeinflusst werden. Die Laserparameter werden entweder über den Touchscreen, über den Multifunktions-Fußschalter oder den neuen Multifunktions-Joystick AL-DRIVE eingestellt.Alle technischen Details entnehmen Sie bitte dem Datenblatt.

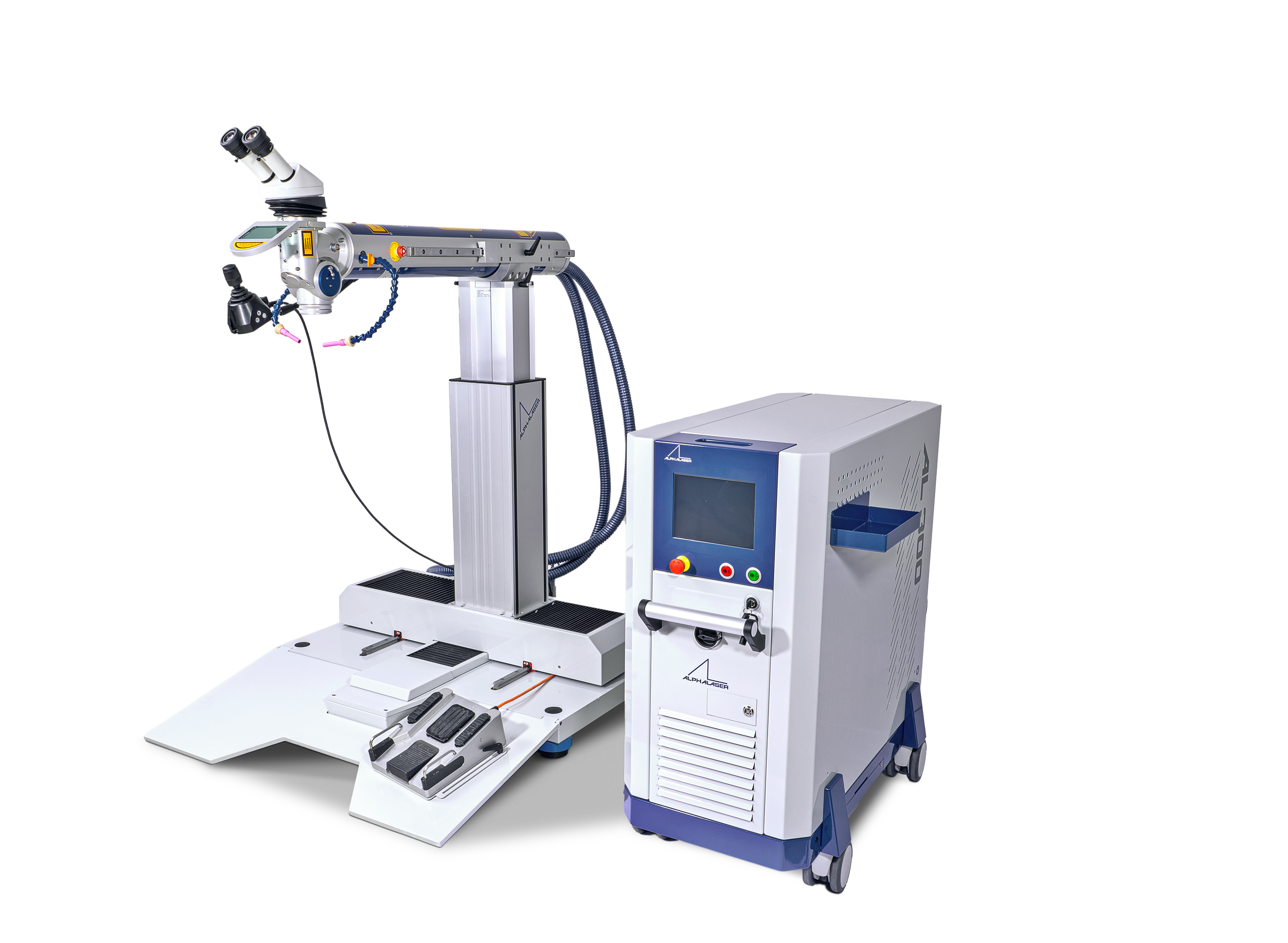

AL-IN
Der AL-IN ist mit den Nd:YAG Laserquellen 150 W oder 200 W erhältlich. Die Objektive können Sie wählen: Standard ist ein Objektiv mit 150 mm Brennweite, optional gibt es jedoch auch das Kipp-Schwenk-Objektiv oder das gerade Objektiv mit LED Beleuchtung. Der 200 W Laser bietet einen Anschluss für eine ungeregelte, externe Kühlung. Das Bewegungssystem wird über die neue Steuerbox bedient. Diese ist direkt auf der Versorgungseinheit des Lasers angebracht. Der Schweißvorgang wird Joystick-geführt, halbautomatisch oder automatisch ausgeführt. Die Bauteile können frei vor dem Bewegungssystem positioniert werden – entweder auf einem Arbeitstisch oder direkt auf dem Hubwagen. Optional ist ein starrer Tisch erhältlich.Alle technischen Details entnehmen Sie bitte dem Datenblatt.

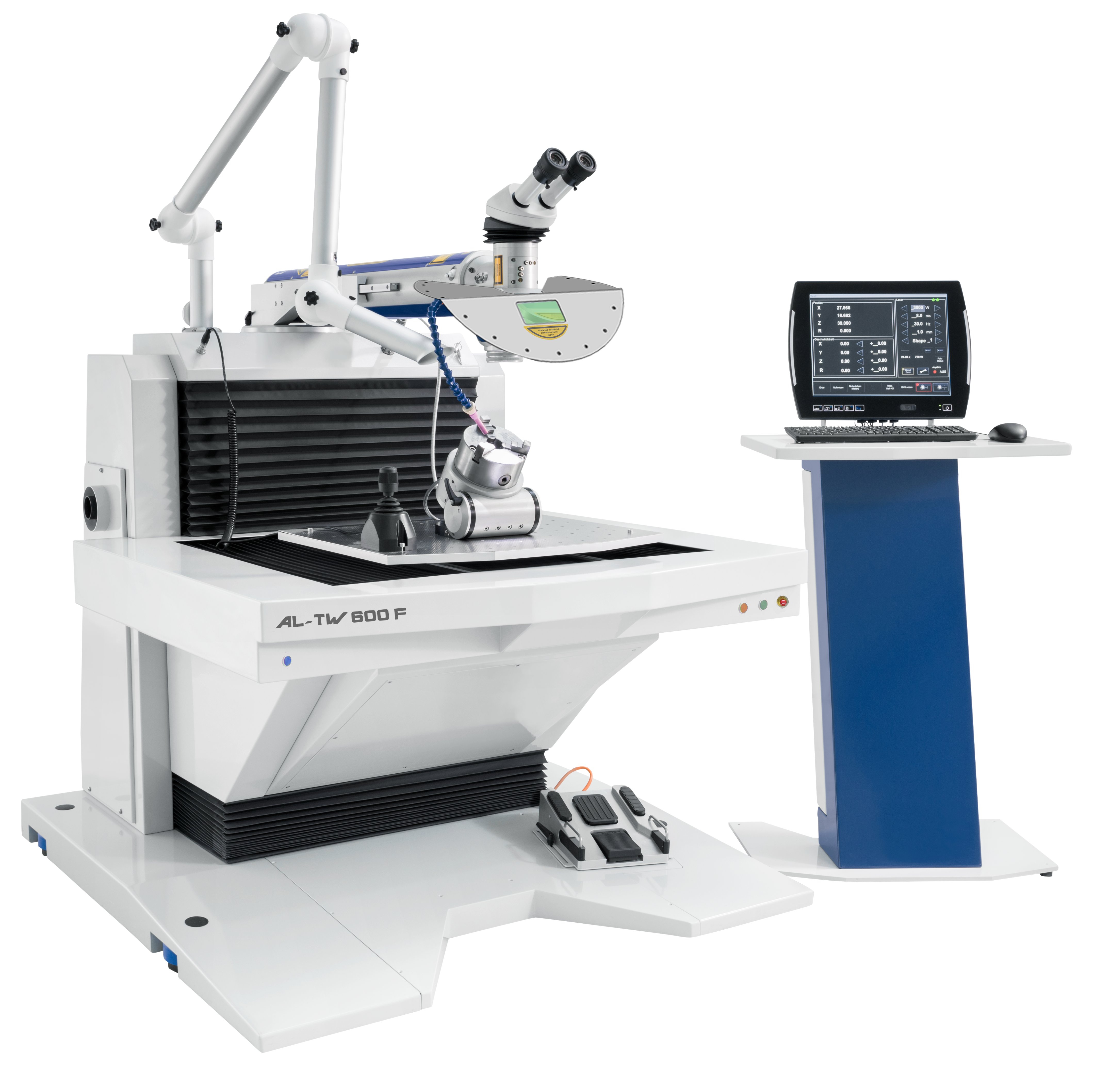

AL-TW
Das Lasersystem AL-TW kann mit 300, 450, 600 und 900 W Laserquellen ausgestattet werden. Die Laserquelle ist im Arbeitstisch integriert. Durch das modulare Gerätekonzept können Sie auch verschiedenste Objektive und Brennweiten verwenden, optimal angepasst an Ihre speziellen Schweißaufgaben. Mit dem offenen System AL-TW schweißen Sie uneingeschränkt große und kleine Werkstücke. Egal ob Auftragsschweißen, Reparaturen, Serienproduktion, Medizintechnik-Komponenten oder Sensoren – wir liefern Ihnen die passende Laserleistung und eine Vielzahl an Zubehör. Sollte sich Ihr Bedarf später ändern, können Sie die 300 und 450 W Modelle noch um die doppelte Leistung aufrüsten. Bedient werden Laser und Bewegungssystem sehr komfortabel über die Bedienkonsole mit intuitivem Touchscreen. Sie können wahlweise manuell schweißen mit dem sofort reagierenden Joystick, oder halbautomatisch bzw. automatisch mit WINLaserNC-Software.Alle technischen Details entnehmen Sie bitte dem Datenblatt.
ALFlak
Der weit auskragende Laserarm des ALFlak erreicht problemlos die Schweißpositionen, selbst in komplexen und tiefen Formen. Schweißnähte bis 500 mm Länge sind ohne Absetzen möglich. Ihr Plus: Der Schweißvorgang kann ohne ständiges Nachpositionieren ausgeführt werden. Den ALFlak gibt es in zwei Varianten: Mit selbstfahrendem Raupenfahrwerk oder als manuell bewegliches Modell. Die Laserquelle wählen Sie abhängig von Ihren Anforderungen: Wahlweise stehen Ihnen Nd:YAG Laserquellen mit 200 und 300 W zur Verfügung oder Faserlaser mit Laserleistungen von 300, 450, 600 und 900 W. Sollte sich Ihr Bedarf später ändern, lässt sich der ALFlak mit 300 oder 450 W-Faserquelle nachträglich auf die doppelte Laserleistung aufrüsten.Alle technischen Details entnehmen Sie bitte dem Datenblatt.

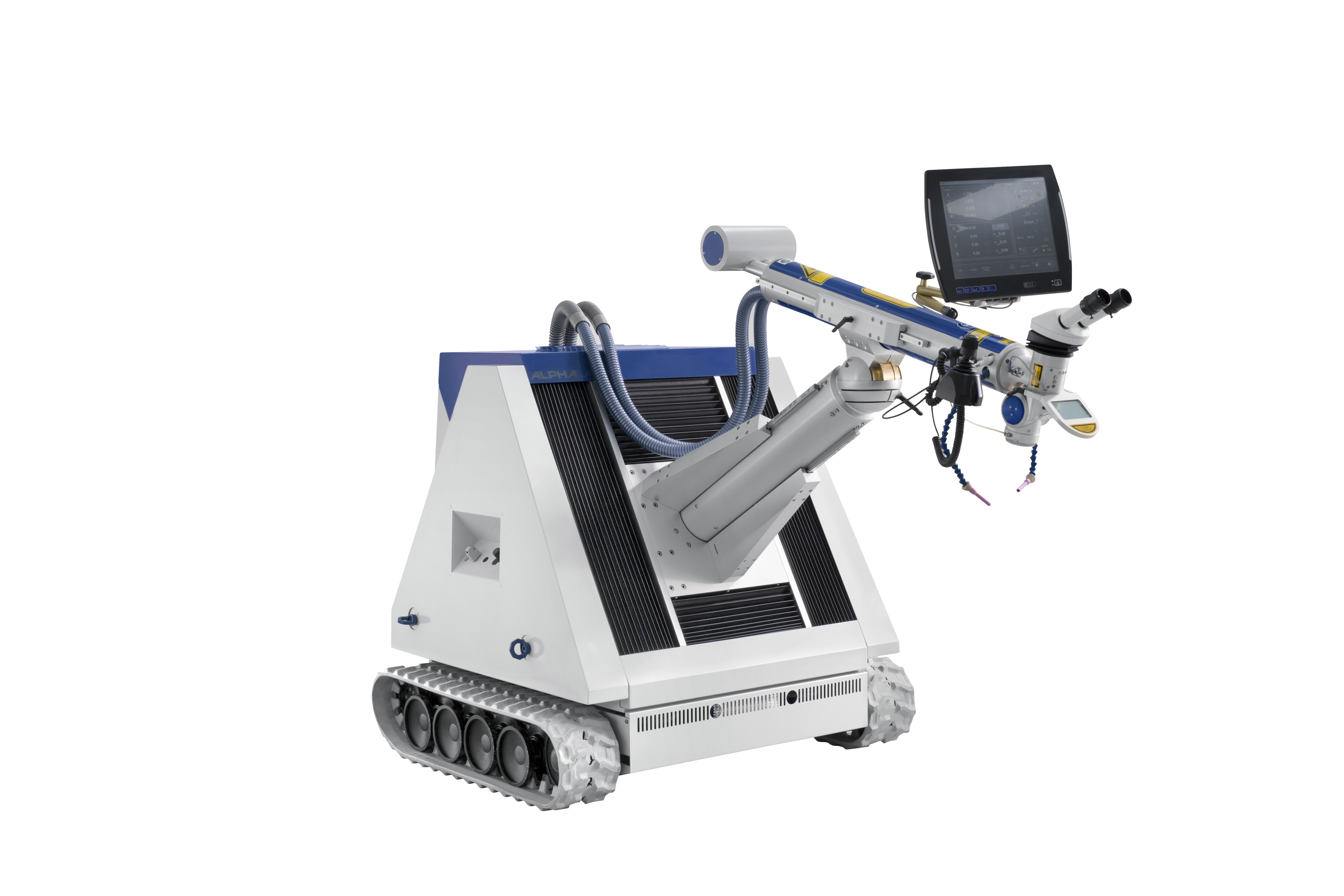

ALFlak F
Der weit auskragende Laserarm des ALFlak erreicht problemlos die Schweißpositionen, selbst in komplexen und tiefen Formen. Schweißnähte bis 500 mm Länge sind ohne Absetzen möglich. Ihr Plus: Der Schweißvorgang kann ohne ständiges Nachpositionieren ausgeführt werden. Den ALFlak gibt es in zwei Varianten: Mit selbstfahrendem Raupenfahrwerk oder als manuell bewegliches Modell. Die Laserquelle wählen Sie abhängig von Ihren Anforderungen: Wahlweise stehen Ihnen Nd:YAG Laserquellen mit 200 und 300 W zur Verfügung oder Faserlaser mit Laserleistungen von 300, 450, 600 und 900 W. Sollte sich Ihr Bedarf später ändern, lässt sich der ALFlak mit 300 oder 450 W-Faserquelle nachträglich auf die doppelte Laserleistung aufrüsten.Alle technischen Details entnehmen Sie bitte dem Datenblatt.
ALFlak 500
Durch die Integration des 500 W Lasers in das ALFlak Gehäuse wurde die Mobilität deutlich erhöht und das System mit Raupenfahrwerk kann von nur einer Person verladen werden. Die Laserquelle mit 500 W mittlerer Leistung hat immer genügend Reserven für anspruchsvolle Schweißaufgaben. Der Hochleistungslaser liefert 15 kW Spitzenleistung und schmelzt mühelos große Schweißdrahtdurchmesser. Die Schweißgeschwindigkeit ist deutlich höher, so dass Sie in kurzer Zeit ein großes Schweißpensum ausführen können und das bei bester Anbindung. Laser und Bewegungssystem werden komfortabel über den intuitiven 10" Touchscreen bedient (15" optional). Zusätzlich können über den patentierten Multifunktionsfußschalter die Laserparameter eingestellt oder während der Schweißung entsprechend angepasst werden. Das ermöglicht die volle Konzentration auf die Schweißaufgabe, ohne die Hände vom Werkstück nehmen zu müssen. Die Programmierung der WINLaserNC Software erfolgt ebenso direkt am Touchscreen. Bei diesem System kommt eine neue Netzteiltechnologie zum Einsatz. Das Netzteil ist wassergekühlt und stromgeregelt und schont somit die Laserlampe. Zur Kühlung wird ein externer 18 kW Kühler benötigt. Kleinere Schweißaufgaben können jedoch auch ohne Kühler ausgeführt werden. Eine externe Absaugung kann über die im Gerät integrierte 230 V Steckdose angeschlossen werden. Außerdem erfüllt das Lasergerät die hohen Sicherheitsanforderungen an Performance Level d.Alle technischen Details entnehmen Sie bitte dem Datenblatt.
ALFlak Max
Mit seinem fast 2,80 m langen Laserarm bietet der ALFlak MAX einen besonders großen Bewegungsradius – als Dienstleister oder Formenbauer erhalten Sie somit noch mehr Flexibilität für Ihre Anwendungen. Ob Presswerkzeuge, Großformen oder Maschinenbauteile – einfach den ALFlak MAX mit seinem selbstfahrenden Raupenfahrwerk zum Werkstück fahren, Laserarm auf die Schweißstelle ausrichten und losschweißen. Schweißnähte bis zu 340 mm Länge sind ohne Absetzen möglich. Ein drehbarer Laserkopf, das einzigartige optionale Kipp-Schwenk-Objektiv und verschiedene Fokussierlinsen sorgen dafür, dass Sie (fast) jede Stelle im Werkstück mit dem Laserstrahl erreichen. Die ALFlak MAX gibt es in zwei Varianten: Mit selbstfahrendem Raupenfahrwerk oder als manuell bewegliches Modell. Zusätzlichen Komfort bietet die Benutzer-Koordinatensteuerung, mit der Sie mühelos eine Schräge als Bearbeitungsfläche „teachen“ können.Alle technischen Details entnehmen Sie bitte dem Datenblatt.

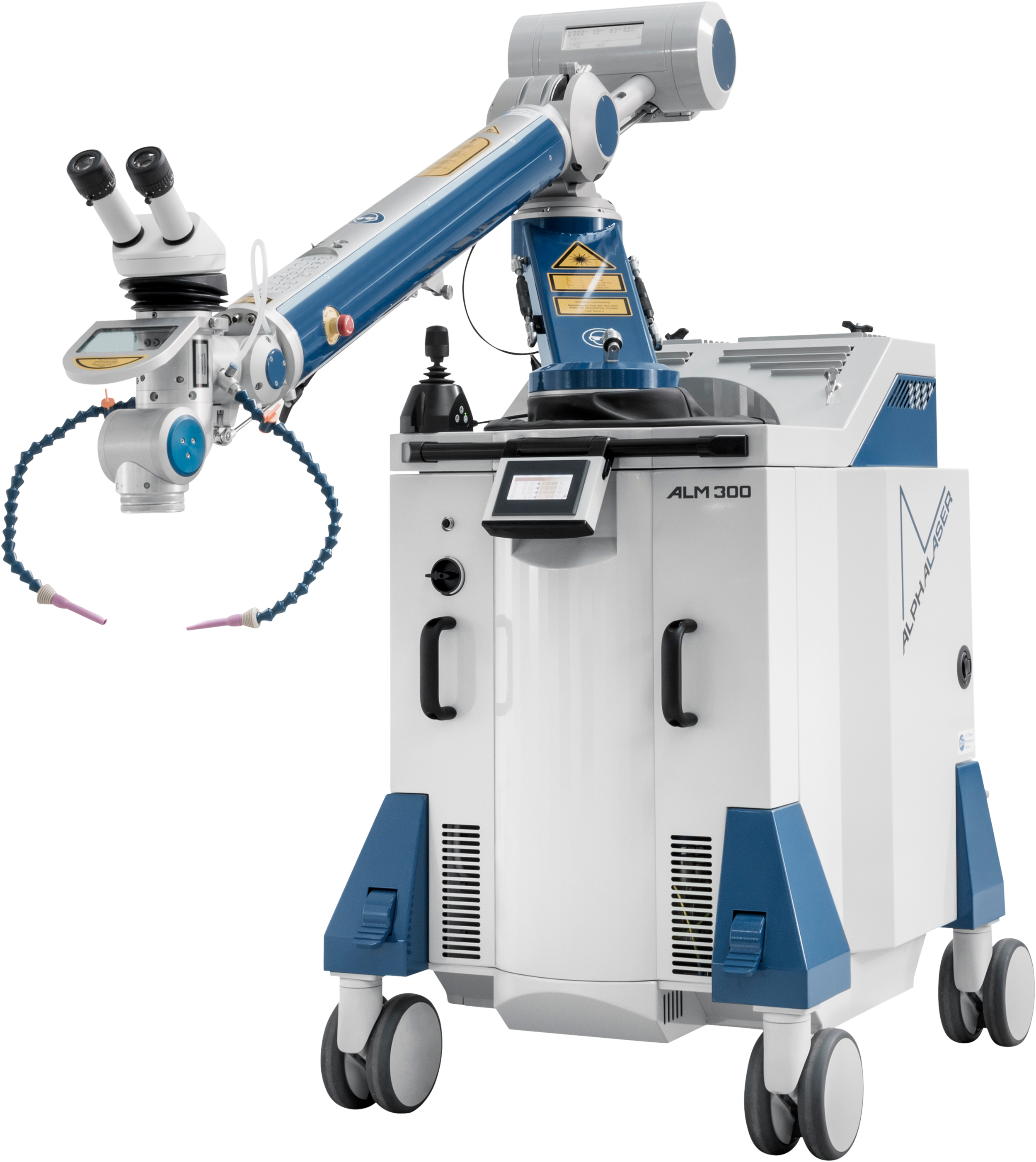

ALM
Durch extrem kurze Rüstzeiten lassen sich mit dem ALM unterschiedlichste Maschinenbauteile, Presswerkzeuge und Großformen an allen erdenklichen Orten reparieren und ändern. Der ALM überzeugt durch seine Vielseitigkeit. Das Werkstück kann zum Laser transportiert werden, oder der Laser zum Werkstück. Somit ist eine Mobilität innerhalb des Unternehmens oder beim Kunden gewährleistet. Der ALM ist luftgekühlt und benötigt keine zusätzliche Kühlung. Einfach den Laser zum Werkstück bewegen, Laserbereich sichern, den schlanken Laserarm auf die Schweißstelle ausrichten und losschweißen. Die hydraulischen Bremsen fixieren den Laserstrahl exakt in der gewünschten Arbeitsposition. Schweißen können Sie wahlweise manuell per Joystick, halbautomatisch oder per externer Bedieneinheit. Zusätzliche Flexibilität bietet das einzigartige optionale Kipp-Schwenk-Objektiv, mit dem sich der Laserstrahl stufenlos um bis zu 40° aus der Senkrechten in alle Richtungen bewegen lässt.Alle technischen Details entnehmen Sie bitte dem Datenblatt.

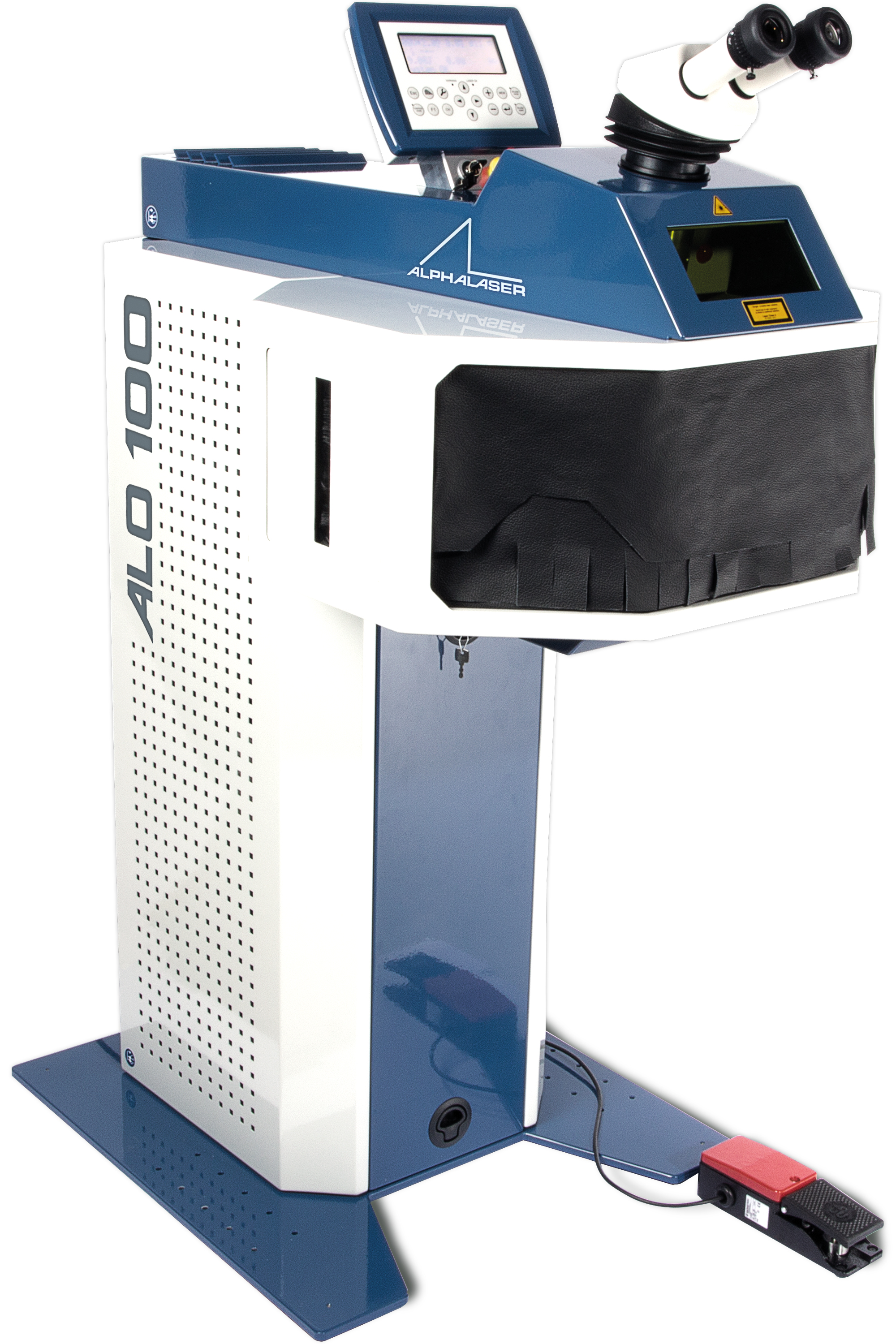

ALO
Wer lange oder sperrige Teile schnell, manuell und flexibel schweißen möchte, eine einfache Beladung sucht und dabei im abgeschirmten Lasersicherheitsbereich arbeiten will, für den ist der ALO das ideale Gerät. Die Arbeitskammer lässt sich über verschiedene, lasersichere Öffnungen beladen: Durch seitliche Schlitze haben Sie die Möglichkeit, längere Bauteile im Bearbeitungsraum zu positionieren und lasersicher zu schweißen. Ein weiterer Durchlass am Boden der Arbeitskammer erlaubt zudem die Beladung von unten. Vorne sorgt eine große Öffnung für eine bequeme Zugänglichkeit der geräumigen Schweißkammer. Laserschutz bietet der beschussfeste Ledervorhang, so dass das Lasergerät in jeder Arbeitsumgebung platziert werden kann. Die Armauflage ist äußerst komfortabel - ein entspanntes Arbeiten somit gewährleistet. Auch sonst haben wir wieder viel Augenmerk auf eine gute Ergonomie gelegt.Bei dem Modell ALO 120 micro hat die Arbeitskammer zusätzlich einen Schlitz zum schnellen Einführen von langen Bauteilen, wie Kabel und Sensoren. Ein Mikromanipulator (Option) sorgt für die mikrometergenaue Positionierung der Bauteile und die Ansteuerung für die pneumatische Drehachse ist bereits integriert. Der LED Umlenkturm bietet eine gute Ausleuchtung des Arbeitsbereichs und das Objektiv mit Fokusverstellung eine komfortable und schnelle Einrichtung der korrekten Fokuslage.Beim ALO 100 stehen Ihnen 100 W Ausgangsleistung und 25 Hz Pulsfrequenz zur Verfügung und beim ALO 120 sogar 120 W und 50 Hz. Durch die Möglichkeit eines externen Kühlanschlusses kann über einen langen Zeitraum hochfrequent gearbeitet werden.Dieses System ist ideal für Hersteller von Sensoren und Mikrobauteilen, für Goldschmiede und Dentallabore und für jeden, der schnell und unkompliziert kleine Bauteile manuell schweißen möchte.Alle technischen Details entnehmen Sie bitte dem Datenblatt.

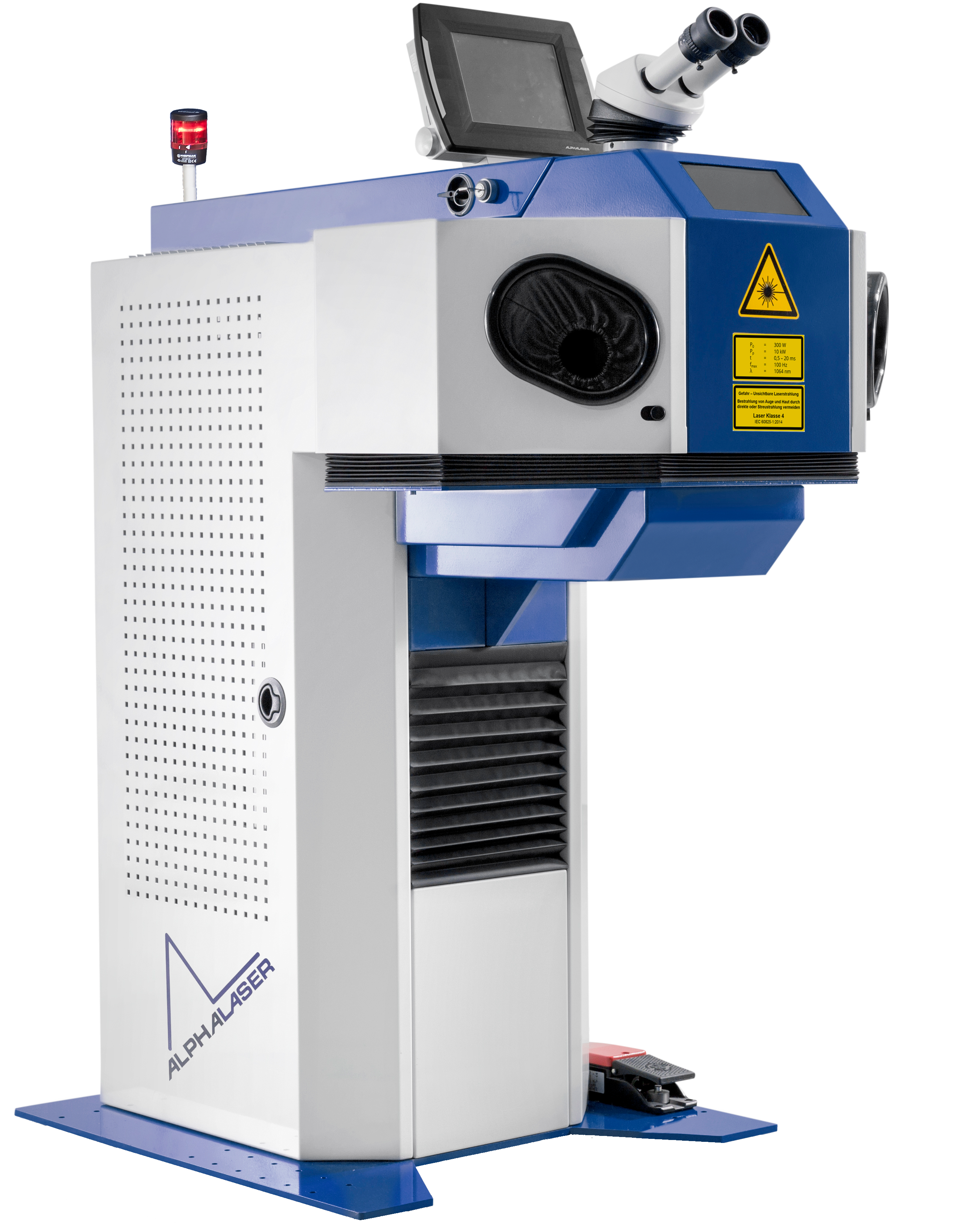

ALV
Der kompakte und ergonomische Schweißlaser ALV mit lasersicherer Arbeitskammer ist mit unterschiedlichen Laserleistungen, Laserquellen und mit App- oder NC-Steuerung erhältlich. Zum Einsatz kommt der ALV in den Bereichen Fein- und Auftragsschweißen im Werkzeug- und Formenbau, in der Sensorfertigung und in der Medizin- und Feinwerktechnik. Das Schweißgerät bietet einen großen Höhenverfahrweg und weit zu öffnende Türen, so dass auch größere Werkstücke Platz finden. Für Sensoranwendungen sind nach oben zu öffnende Flügeltüren mit seitlichem Schlitz bestellbar, für das einfache Platzieren von langen Rohren. Eine Feinschweißfunktion reduziert den Spotdurchmesser auf bis zu 0,1 mm. Der ALV hat 3 lineare Bewegungsachsen, wobei die vertikale Z-Achse bis zu 50 kg hebt. Unterschiedliche Drehachsen zum Bearbeiten zylindrischer Teile stehen optional zur Verfügung. Die Geräteversion mit WINLaserNC-Steuerung ermöglicht interpoliertes Fahren in XYZ für automatisiertes Schweißen wie z.B. das Abarbeiten von Magazinen mit mehreren Bauteilen. Bedient wird das Lasersystem über einen intuitiven Touchscreen. Mit wenigen Handgriffen wird aus dem lasersicheren, geschlossenen System ein offener Laserarbeitsplatz für den dann jedoch entsprechende Laserschutzvorkehrungen zu treffen sind. Der ALV erfüllt die hohen Sicherheitsanforderungen an Performance Level d.Alle technischen Details entnehmen Sie bitte dem DatenblattYouTube
ALV F
Der kompakte und ergonomische Schweißlaser ALV mit lasersicherer Arbeitskammer ist mit unterschiedlichen Laserleistungen, Laserquellen und mit App- oder NC-Steuerung erhältlich. Zum Einsatz kommt der ALV in den Bereichen Fein- und Auftragsschweißen im Werkzeug- und Formenbau, in der Sensorfertigung und in der Medizin- und Feinwerktechnik. Das Schweißgerät bietet einen großen Höhenverfahrweg und weit zu öffnende Türen, so dass auch größere Werkstücke Platz finden. Für Sensoranwendungen sind nach oben zu öffnende Flügeltüren mit seitlichem Schlitz bestellbar, für das einfache Platzieren von langen Rohren. Eine Feinschweißfunktion reduziert den Spotdurchmesser auf bis zu 0,1 mm. Der ALV hat 3 lineare Bewegungsachsen, wobei die vertikale Z-Achse bis zu 50 kg hebt. Unterschiedliche Drehachsen zum Bearbeiten zylindrischer Teile stehen optional zur Verfügung. Die Geräteversion mit WINLaserNC-Steuerung ermöglicht interpoliertes Fahren in XYZ für automatisiertes Schweißen wie z.B. das Abarbeiten von Magazinen mit mehreren Bauteilen. Bedient wird das Lasersystem über einen intuitiven Touchscreen. Mit wenigen Handgriffen wird aus dem lasersicheren, geschlossenen System ein offener Laserarbeitsplatz für den dann jedoch entsprechende Laserschutzvorkehrungen zu treffen sind. Der ALV erfüllt die hohen Sicherheitsanforderungen an Performance Level d.Alle technischen Details entnehmen Sie bitte dem Datenblatt.
ALW

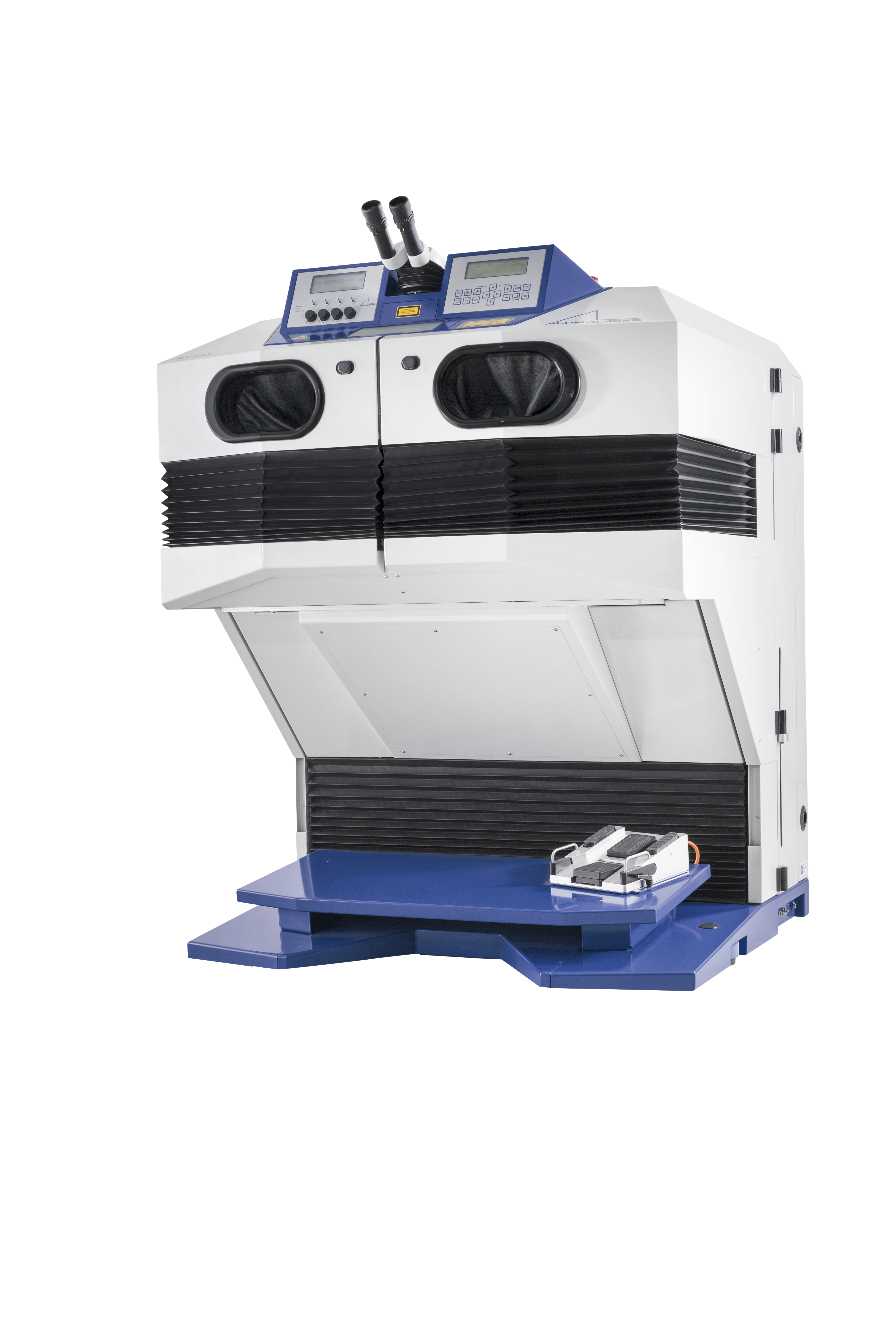

Der ALW ist ein bequemer, ergonomischer Sitzarbeitsplatz, der viel Beinfreiheit bietet. Die Beobachtungsoptik bietet einen variablen Einblickwinkel im Bereich 10°-50° und ermöglicht so ein komfortables Arbeiten im Sitzen oder Stehen. Anspruchsvolle Materialien wie Aliminium, Kupfer-Legierungen, Edelmetalle, Titan und empfindliche Legierungen sind mit dem leistungsstarken ALW 200/300 einfach schweißbar. Mit der optionalen Feinschweißfunktion können Sie den Spotdurchmesser auf ˂ 0,1 mm reduzieren. Dieser Schweißlaser ist ideal geeignet für Serienanwendungen. Die NC-Software ist integriert. Das Programmieren und Teachen erfolgt direkt am 12,1“ Touchscreen-Display. Zusätzliche I/O’s stehen ebenfalls zur Verfügung. Außerdem eine automatische Drahtzufuhr. Im Werkzeugbau unterstützen die Funktionen „BKS“ (Benutzer- Koordinaten-System) und „Individual-Teachen“.Alle technischen Details entnehmen Sie bitte dem Datenblatt.

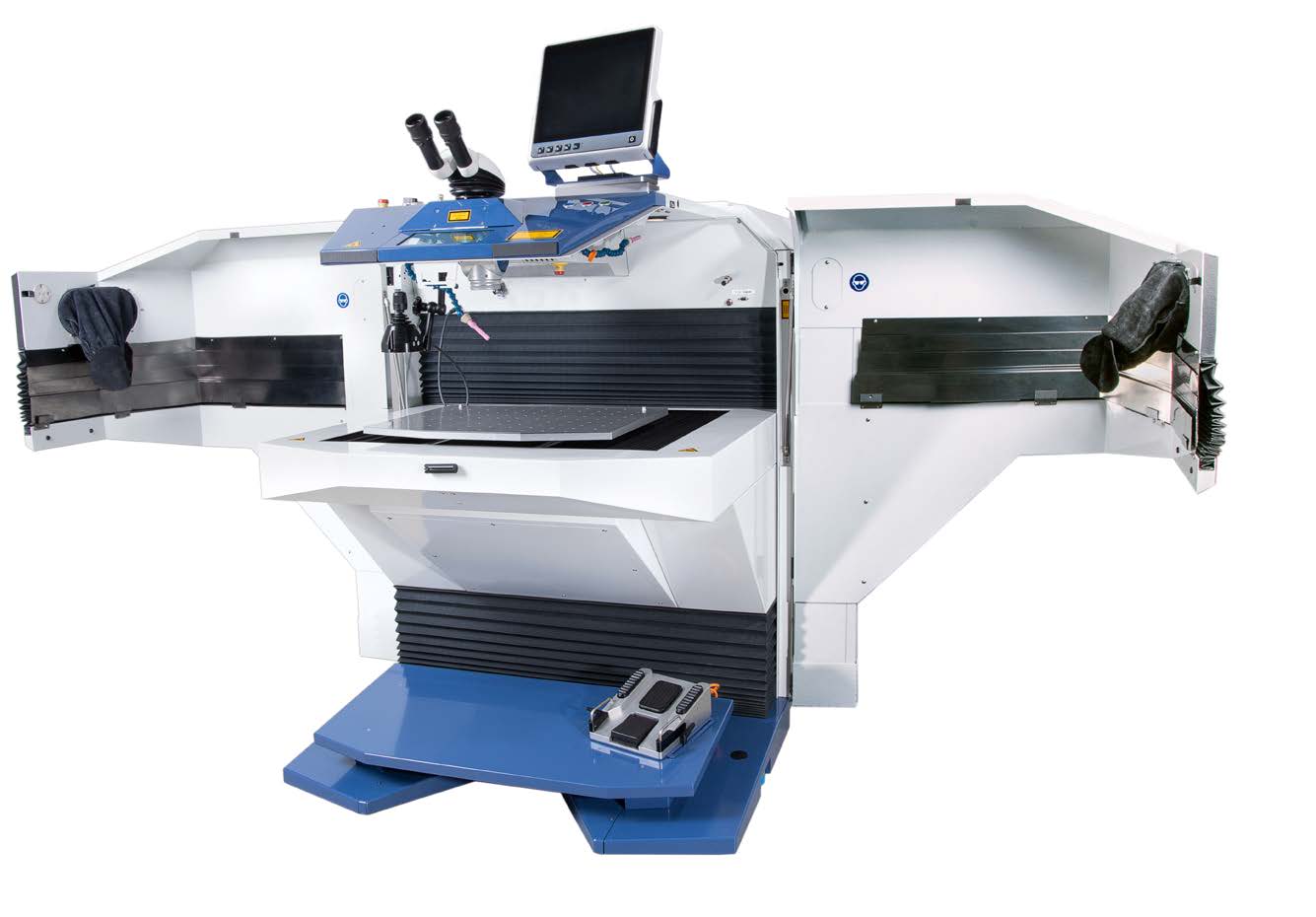

ALW F
Den ALW gibt es nun auch in der Ausführung Faserlaser mit 300 W und 450 W Laserleistung. Die Faserquelle hat eine hohe Energieeffizienz und ist bestens geeignet für reproduzierbare Schweißungen, da die Laserleistung während des Schweißprozesses überwacht wird. Geschweißt werden kann im CW-Modus oder gepulst. Der ALW ist ein bequemer, ergonomischer und kompakter Sitzarbeitsplatz, der viel Beinfreiheit bietet und sich durch die höhen- und nach vorne verstellbare Fußplatte auf die Größe des Bearbeiters einstellen lässt. Die Beobachtungsoptik bietet einen variablen Einblickswinkel im Bereich 10°-50° und ermöglicht so ein komfortables Arbeiten. Die geschlossene, lasersichere Umhausung macht den ALW zu einem lasergeschützten Arbeitsplatz, der in der normalen Produktionsumgebung ohne zusätzliche Sicherheitsvorkehrungen eingesetzt werden kann. Nochmals verstärkt haben wir den Laserschutz durch Metalllamellen hinter den Faltenbalgen. Außerdem erfüllt das System die hohen Sicherheitsanforderungen an Performance Level d.Alle technischen Details entnehmen Sie bitte dem Datenblatt.

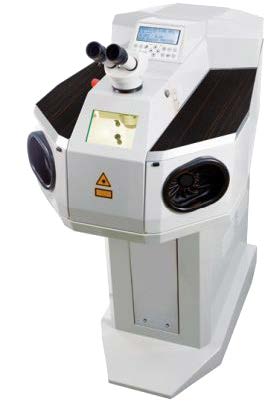

SL 50
Der SL 50 basiert auf dem erfolgreichen ALS 35S. Er ist einer der schnellsten Laserhandarbeitsplätze auf dem Markt. Mit seiner maximalen mittleren Leistung von 120 Watt und der Pulsfrequenz von 25 Schuss pro Sekunde (optional 50 Hz), eignet sich das Lasersystem ganz besonders für die Serienfertigung. Speziell beim Schweißen von Nähten kann die Bearbeitungszeit mit diesem Laser auf ein Minimum reduziert werden. Zur Bearbeitung besonders kleiner, filigraner Werkstücke lässt sich der Strahldurchmesser mit der optionalen Feinschweißfunktion auf bis zu 0,05 mm reduzieren. Das Gehäuse besteht aus einer hochwertigen geschweißten Edelstahlkonstruktion. Zusätzliche Flexibilität bei der Bearbeitung größerer Werkstücken bietet die geräumige, geschlossene Arbeitskammer mit herausnehmbarem Boden bietet.Alle technischen Details entnehmen Sie bitte dem Datenblatt.

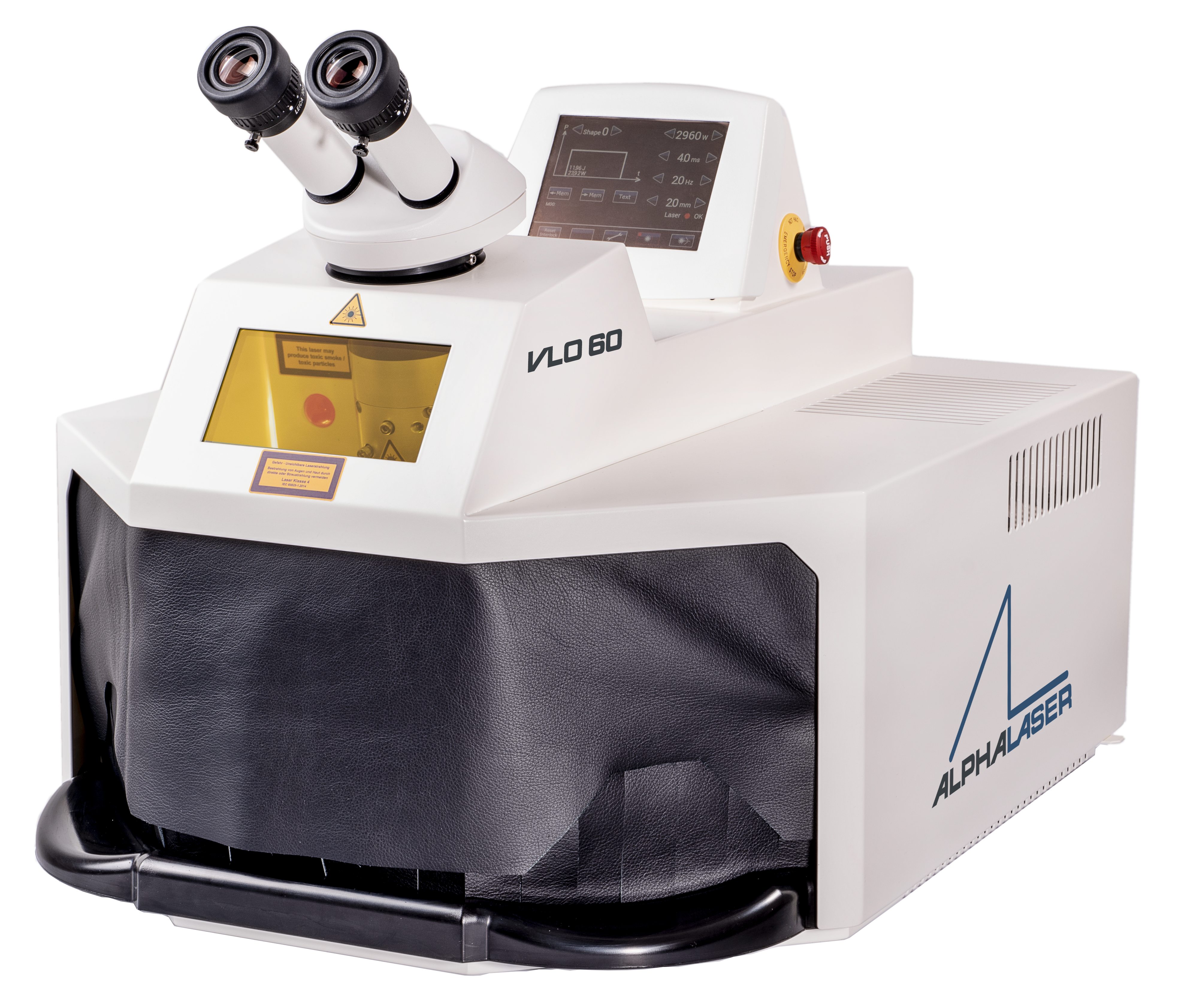

VLO 60
Dieses Tisch-Lasersystem mit 60 Watt bietet ein leistungssicheres Strahlverhalten und zeichnet sich durch gleichmäßiges, kraftvolles und doch weiches Schweißverhalten aus. Der VLO 60 hat ein Blechgehäuse mit einer großen Öffnung vorne für einen bequemen und schnellen Zugang zur geräumigen Arbeitskammer. Die Armauflage ist äußerst komfortabel – ein entspanntes Arbeiten somit gewährleistet. Laserschutz bietet der beschussfeste Ledervorhang, so dass der VLO 60 in jeder Arbeitsumgebung platziert werden kann. Sein Arbeitsbereich ist hell ausgeleuchtet, die Lichtintensität lässt sich dimmen. Eine Schweißrauchabsaugung ist als Standard integriert. Die Bedienung erfolgt bequem über ein Touchdisplay. Selbst feinste Verbindungen können mit der optionalen Feinschweißfunktion ausgeführt und über das Stereomikroskop visuell kontrolliert werden. Der Handschweißlaser ist ideal für Dentallabore, Goldschmiede und Hersteller von Sensoren und Mikrobauteilen, sowie für jeden, der schnell und unkompliziert kleine Bauteile manuell schweißen möchte.Alle technischen Details entnehmen Sie bitte dem Datenblatt.
